Сила упругости. Закон Гука

п.1. Виды деформаций

Под действием силы все тело или отдельные его части приходят в движение.

При движении одних частей тела относительно других происходит изменение формы и размеров.

Деформация - это изменение взаимного положения частиц тела, связанное с их перемещением друг относительно друга под действием приложенной силы, при котором тело изменяет свою форму и размеры.
Деформация К простейшим видам деформации относятся:
  • растяжение;
  • сжатие;
  • сдвиг;
  • изгиб;
  • кручение.

Различают упругие (обратимые) и неупругие (необратимые) деформации.

Деформация является упругой, если, после прекращения действия вызвавших её сил, тело полностью восстанавливает свою форму и размеры.

Например, если немного согнуть школьную линейку, растянуть пружину или надавить на воздушный шарик, после прекращения действия силы линейка выпрямится, пружина сожмется, и шарик опять станет круглым. Эти деформации – упругие, они обратимы.

Если же приложенная сила окажется слишком большой, линейка сломается, пружина так и останется растянутой, а шарик лопнет. Эти деформации – неупругие, они необратимы.

Все здания и сооружения вокруг нас рассчитываются так, чтобы их «нагруженные» части испытывали только упругие деформации; это обеспечивает надёжность и долговечность конструкций.

Восстановление формы и размера тела при упругой деформации происходит под действием силы упругости, которая возникает благодаря межатомным и межмолекулярным взаимодействиям.
Сила упругости

Сила упругости уравновешивает действие внешней силы и направлена в сторону, противоположную смещению частиц.

Например (см. рисунок):

  • при растяжении сила упругости стремится сжать тело;
  • при сжатии сила упругости стремится распрямить тело.

п.2. Закон Гука

Закон Гука

Проведем серию опытов с пружиной.

Пусть при действии на пружину силой \(F\) мы получаем деформацию (удлинение) \(\Delta l\). При этом в пружине возникают силы упругости, стремящиеся вернуть её в исходное положение, \(\overrightarrow{F_{\text{упр}}}=-\overrightarrow{F}\).

Если приложенную силу увеличить в 2 раза, то деформация также увеличится в 2 раза. Увеличение силы в 3 раза приводит к росту деформации в 3 раза и т.д.

Опыты показывают, что во всех случаях деформация будет прямо пропорциональна приложенной силе.

Следовательно, сила упругости также будет прямо пропорциональна деформации: $$ F_{\text{упр}}\sim\Delta l $$

Для каждого тела отношение силы упругости к величине деформации при малых упругих деформациях является постоянной величиной $$ k=\frac{F_{\text{упр}}}{\Delta l}=const $$ которая называется коэффициентом упругости или жесткостью.
Жесткость тела зависит от формы, размеров и материала, из которого оно изготовлено.
В системе СИ жесткость измеряется в ньютонах на метр, \(\frac{\text{Н}}{\text{м}}\).
Закон Гука
Сила упругости, возникающая во время упругой деформации тела, прямо пропорциональна удлинению (величине деформации): $$ F_{\text{упр}}=k\Delta l $$ Сила упругости всегда направлена противоположно деформации.

п.3. Измерение силы с помощью динамометра

Динамометр Динамометр– это прибор для измерения силы.

Простейший пружинный динамометр состоит из пружины с крючком и дощечки со шкалой (проградуированной в ньютонах).
Удлинение пружины будет прямо пропорциональным приложенной силе: чем больше сила, тем больше удлинение.
В результате, стрелка прибора перемещается по шкале и показывает значение силы.

В технике используются динамометры более сложных конструкций.

Но принцип действия – использование закона Гука – во многих из них сохраняется.

Динамометр
Кистевой динамометр (силомер)
Динамометр

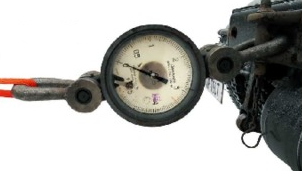

Тяговый динамометр
Динамометр

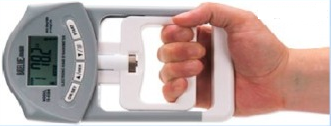

Электронный динамометр

п.4. Задачи

Задача 1. Резиновая лента удлинилась на 10 см под действием силы 50 Н. Какова жесткость ленты?

Дано:
\(\Delta l=10\ \text{см}=0,1\ \text{м}\)
\(F=50\ \text{Н}\)
__________________
\(k-?\)

Жесткость ленты $$ k=\frac{F}{\Delta l} $$ $$ k=\frac{50}{0,1}=500\ \left(\frac{\text{Н}}{\text{м}}\right) $$ Ответ: 500 Н/м

Задача 2. Под действием силы 300 Н пружина динамометра удлинилась на 0,6 см. Каким будет удлинение пружины под действием силы 700 Н? Ответ запишите в миллиметрах.

Дано:
\(F_1=300\ \text{Н}\)
\(\Delta l_1=0,6\ \text{см}=6\cdot 10^{-3}\ \text{м}\)
\(F_2=700\ \text{Н}\)
__________________
\(\Delta l_2-?\)

Жесткость пружины \begin{gather*} k=\frac{F_1}{\Delta l_1}=\frac{F_2}{\Delta l_2}\Rightarrow \Delta l_2=\frac{F_2}{F_1}\Delta l_1\\[6pt] \Delta l_2=\frac{700}{300}\cdot 6\cdot 10^{-3}=14\cdot 10^{-3}\ (\text{м})=14\ (\text{мм}) \end{gather*} Ответ: 14 мм

Задача 3. Пружина без груза имеет длину 30 см и коэффициент жесткости 20 Н/м. Найдите длину растянутой пружины, если на нее действует сила 5 Н. Ответ запишите в сантиметрах.

Дано:
\(l_0=30\ \text{cм}=0,3\ \text{м}\)
\(k=20\ \text{Н/м}\)
\(F=5\ \text{Н}\)
__________________
\(l-?\)

Удлинение пружины под действием силы: $$ \Delta l=\frac Fk $$ Длина растянутой пружины \begin{gather*} l=l_0+\Delta l=l_0+\frac Fk\\[6pt] l=0,3+\frac{5}{20}=0,3+0,25=0,55\ (\text{м})=55\ (\text{cм}) \end{gather*} Ответ: 55 cм

Задача 4*. Грузовик взял на буксир легковой автомобиль массой 1,5 т с помощью троса. Двигаясь равноускоренно, они проехали путь 600 м за 50 с. На сколько миллиметров удлинился во время движения трос, если его жесткость равна \(3\cdot 10^5\ \text{Н/м}\)?

Дано:
\(m=1,5\ \text{т}=1500\ \text{кг}\)
\(s=600\ \text{м}\)
\(t=50\ \text{c}\)
\(v_0=0\)
\(k=3\cdot 10^5\ \text{Н/м}\)
__________________
\(\Delta l-?\)

Сила упругости, возникающая в тросе, уравновешивает силу тяги, передвигающую автомобиль с постоянным ускорением: $$ F_{\text{упр}}=k\Delta l=F_{\text{т}}=ma $$ Перемещение из состояния покоя $$ s=\frac{at^2}{2}\Rightarrow a=\frac{2s}{t^2} $$ Получаем: \begin{gather*} k\Delta l=m\cdot\frac{2s}{t^2}\Rightarrow \Delta l=\frac mk\cdot \frac{2s}{t^2}\\[6pt] \Delta l=\frac{1500}{3\cdot 10^5}\cdot \frac{2\cdot 600}{50^2}=2,4\cdot 10^{-3}\ (\text{м})=2,4\ (\text{мм}) \end{gather*} Ответ: 2,4 мм
